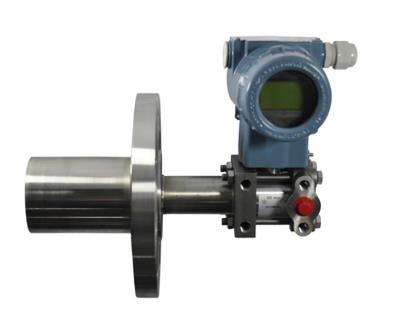

一、差壓變送器概述
差壓變送器在工業生產中應用很廣泛，對工業生產有著重要的意義，用來測量工業流量效果十分顯著。通常與孔板流量計，V錐流量計，彎管流量計，威力巴流量計，阿牛巴（均束管）流量計等進行配套使用。差壓變送器作為過程控制系統的檢測變換部分，將液體、氣體或蒸汽的差壓（壓力）、流量、液位等工藝參數轉換成統一的標準信號（如DC4mA～20mA電流），作為顯示儀表、運算器和調節器的輸入信號，以實現生產過程的連續檢測和自動控制。差動電容式壓力變送器由測量部分和轉換放大電路組成。中心可動極板與兩側固定極板構成兩個平面型電容HC和LC。可動極板與兩側固定極板形成兩個感壓腔室，介質壓力是通過兩個腔室中的填充液作用到中心可動極板。一般采用硅油等理想液體作為填充液，被測介質大多為氣體或液體。隔離膜片的作用既傳遞壓力，又避免電容極板受損。
二、差壓變送器接線
1、拆下標記“FIELDTERMINALS”電子外殼。
2、將正極導線接到“PWR/COMN”接線端子上，負極導線接到“-”接線端子上。注意不得將帶電信號線與測試端子（test）相連，因通電將損壞測試線路中的測試二極管。應使用屏蔽的雙絞線以獲得*佳的測量效果，為了保證正確通訊，應使用24AWG或更高的電纜線。
3、用導管塞將變送器殼體上未使用的導管接口密封。
4、重新擰上表蓋。
三、差壓變送器安裝要求
1、將彎管傳感器外側（正壓則）引壓管導入三閥組接至差壓變送器的正壓室，將彎管傳感器內側（負壓側）引壓管導入三閥組接至差壓變送器的負壓室；
2、差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況：
（1）防止變送器與腐蝕性或過熱的被測介質直接接觸；
（2）防止渣滓在引壓管內沉積，堵塞；
（3）正負壓兩側引壓管的長度應盡量相同；
（4）正負壓兩側引壓管內的液柱壓頭應保持平衡；
（5）引壓管安裝在溫度梯度和溫度波動*小的地方。
3、測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中；
4、測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中；
5、測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。
